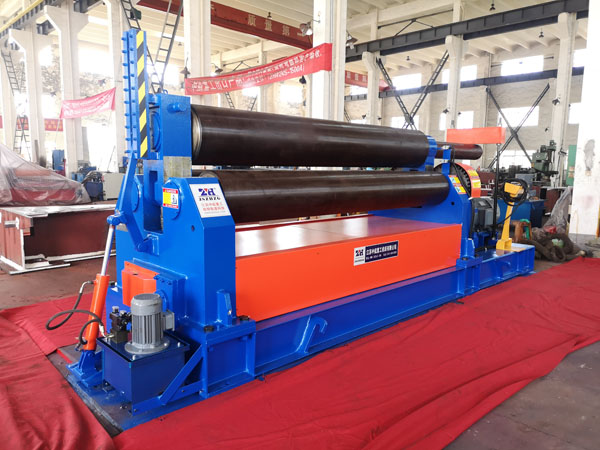

大型卷板機

發布日期：2019-06-25 14:16:32　所屬分類：卷板機　訪問統計：1442

       大型船用卷板機是卷板機的一種，船用卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞桿而獲得，為液壓傳動，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩，在兩下輥下部設有多組托輥，以提高下輥的剛度，并可進行垂直調節；在上輥的上部設有剛性大梁，在大梁與上輥之間設有多組托輥，以提高上輥的剛度；適用與超寬圓弧形零件的卷制結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞桿而獲得，為液壓傳動，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩，在兩下輥下部設有多組托輥，以提高下輥的剛度，并可進行垂直調節；在上輥的上部設有剛性大梁，在大梁與上輥之間設有多組托輥，以提高上輥的剛度；適用與超寬圓弧形零件的卷制結構為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞桿而獲得，為液壓傳動，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩，在兩下輥下部設有多組托輥，以提高下輥的剛度，并可進行垂直調節；在上輥的上部設有剛性大梁，在大梁與上輥之間設有多組托輥，以提高上輥的剛度；適用與超寬圓弧形零件的卷制。

大型卷板機主要特點：

1.該機是微機控制四輥卷板機，具有板材端部預彎功能，鋼板上料，不需調頭即可完成板料端部預彎和卷制成形。

2.該機四個工作輥采用42CrMo材質，經過鍛造、調質處理，HB220～260，綜合機械性能好，強度高，耐磨性強，適用于高負荷工作,使用壽命長。

3.該機工作輥端軸承采用滾動軸承，摩擦系數小，減少了無功損耗，節約能源。

4.該機下輥、側輥升降位移由計算機控制，自動調平，屏幕數字顯示，同步精度±0.2mm。卷板精度高，操作方便。

5.上輥旋轉安裝編碼器，能找準輥子旋轉位置，便于找到卷管的縫口。

6.該機設有可移動操作臺，更方便操作人員使用，觸摸屏顯示三個工作輥的位置，使操作者一目了然。

7.該機控制系統采用日本OMRON公司智能型高速PLC可編程序控制器，該系統具有人機對話、故障自診斷、操作失誤智能判別、機床各部位監測、邏輯處理、斷電記憶、等保護功能；該系統具有抗干擾能力強、使用壽命長、抗震、運行穩定等優點。

8.該機下輥、側輥升降位移的傳感器采用高精度的傳感器，以保證位置精度及實現各輥位置監控。

9.強電部分主要電氣元件均選用國內優質產品，具有使用壽命長，無故障時間長等特點。

10.液壓系統中的主要閥組均選用精機產品。該閥組為鑄造流道，過流量大、阻力小、壓力損失小、發熱小，使機器性能更加可靠。液壓系統所用油管均為硬管，布局合理美觀。

11.液壓管路接頭均采用新技術冶金礦山用的快裝接頭，該接頭有可靠的徑向密封，以保證設備在工作中液壓系統不漏油。

12.液壓系統有吸、回油濾油器，保證系統的清潔，有空氣濾清器，保證油箱正常呼吸和水份蒸發，系統中有雙道的安全保護裝置，保證設備的使用安全。

13.翻轉軸承體(倒頭)裝有傾倒油缸，倒頭可傾倒與立起，方便工件取料，翻轉軸承體的翻轉和復位裝有聯鎖裝置，翻轉軸承體翻轉后，利用油缸，實現簡單的推動卸料，其它動作均處在待命狀態，只有在翻轉軸承體復位后才能恢復動作，起到安全保護作用，。

14.上輥尾部裝有平衡裝置，平衡裝置是在翻轉軸承體翻轉的同時，對上輥起平衡作用，當倒頭翻轉出料時上輥靠平衡機構處于平衡狀態，這樣便能方便地取出筒形工件。

15.該機采用整體底座，剛性強，好吊裝，易安裝，機架及底座均采用焊接結構，并進行退火時效處理，消除內應力，提高卷板機精度。整機結構積木式組成，造形美觀，更加維修方便。

16.卷筒直徑誤差不大于1mm。

17.從上料后至卷成所需用時不得超過2分鐘

18.設備除四個工作輥外露，其余部分均有包裝防護。

19.液壓站與主機安裝位置為一體，便于安裝、運輸及使用。
