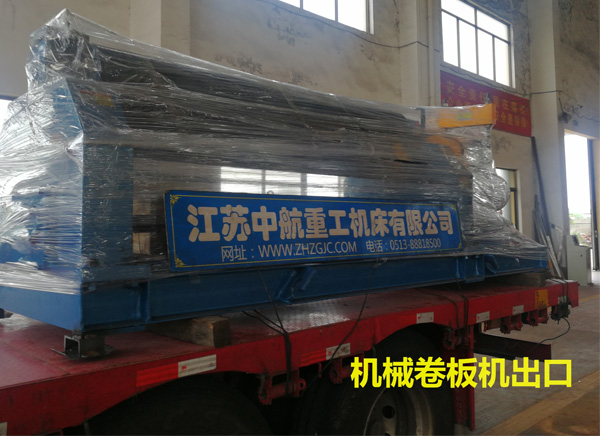

機械卷板機
發布日期：2018-06-25 14:29:22 所屬分類：三輥液壓卷板機 訪問統計：1872
三輥卷板機有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱。可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件。
對稱式

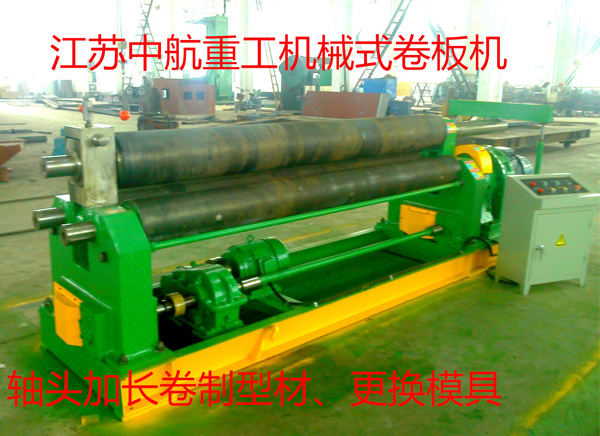

機械式三輥對稱式卷板機性能特點：
該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動獲得，兩下輥作旋轉運動，由電機帶動。通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。
該機缺點是板材端部需借助其它設備進行預彎。
非對稱式
機械三輥非對稱式卷板機主要特點：該機結構型式為三輥非對稱式，上輥為主傳動，下輥垂直升降運動，并通過下輥齒輪與上輥齒輪嚙合，作為主傳動；邊輥作傾升降運動，具有預彎和卷圓雙重的功能。結構緊湊，操作維修方便。
技術參數：規格型號卷板最厚度
液壓式三輥卷板機：
該機為上調式對稱式三輥卷板機，可將金屬板材卷成圓形、弧形和錐形工件，兩下輥為主動輥，上輥為從動輥。廣泛使用于造船、鍋爐、航空、水電、化工、金屬結構及機械制造行業。
該機適合用于金屬板材的彎曲變形，可卷制圓形、弧形和一定范圍內的錐形工件，有板材端部預彎功能，本機型兩個下輥為主動輥可水平移動，上輥為從動輥可上下移動，傳動軸均采用萬向連軸器連接。
工作原理
卷板機上輥在兩下輥中央對稱位置通過液壓缸內的液壓油作用于活塞作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。卷板機規格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續彎曲，產生永久性的塑性變形，卷制成所需要的圓筒、錐筒或它們的一部分。該液壓式三輥卷板機缺點是板材端部需借助其它設備進行預彎。該卷板機適用于卷板厚度在 50mm以上的大型卷板機，兩下輥下部增加了一排固定托輥，縮短兩下輥跨距，從而提高卷制工件精度及機器整體性能。
種類
三輥卷板機有機械式和液壓式：機械式三輥卷板機分為對稱和非對稱。
機械式三輥對稱式卷板機 ：機械式三輥對稱式卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機缺點是板材端部需借助其它設備進行預彎。
機械三輥非對稱式卷板機 ：
機械三輥非對稱式卷板機主要特點：該機結構型式為三輥非對稱式，上輥為主傳動，下輥垂直升降運動，以夾緊板材，并通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動的；邊輥作傾升降運動，有預彎和卷圓雙重功能。結構緊湊，操作維修方便。技術參數：規格型號卷板最厚度。
液壓式三輥卷板機：
液壓式三輥對稱卷板機主要特點：該機上輥可垂直升降，垂直升降液壓傳動，通過液壓缸內的液壓油作用活塞桿而獲得；下輥作旋轉驅動，下輥下部有托輥，并可調節。
該機為上調式對稱式三輥卷板機，可將金屬板材卷成圓形、弧形和一定范圍內的錐形工件，本機種兩下輥為主動輥，上輥為從動輥。它廣泛使用于造船、鍋爐、航空、水電、化工、金屬結構及機械制造行業。
該機適合用于金屬板材的彎曲變形，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能，本機型兩個下輥為主動輥可水平移動，上輥為從動輥可上下移動，移動方式有機械式和液壓式，傳動軸均采用萬向連軸器連接。
W11系列機械式三輥對稱式卷板機
W11系列機械式三輥對稱式卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機缺點是板材端部需借助其它設備進行預彎。主要技術參數...
W11系列機械三輥非對稱式卷板機
W11系列機械三輥非對稱式卷板機主要特點：該機結構型式為三輥非對稱式，上輥為主傳動，下輥垂直升降運動，以便夾緊板材，并通過下輥齒輪與上輥齒輪嚙合，同時作為主傳動；邊輥作傾升降運動，具有預彎和卷圓雙重功能。結構緊湊，操作維修方便。技術參數：規格型號卷板最厚度mm卷...
W11系列液壓式三輥對稱卷板機
W11系列液壓式三輥對稱卷板機主要特點：該機上輥可以垂直升降，垂直升降的液壓傳動，通過液壓缸內的液壓油作用活塞桿而獲得；下輥作旋轉驅動，通過減速機輸出齒輪嚙合，為卷板提供扭矩，下輥下部有托輥，并可調節。上輥呈鼓形狀，提高制品的直線度，適用于超長規格各種截面形狀罐...
保養規程
1、 根據機器潤滑示意圖中規定，按要求對各油杯潤滑和人工潤滑點進行加油。
2、 按卷板機規定的參數進行卷板，卷板厚度20mm，最大長度2500mm,卷板材料的屈服極限小于250Mpa。
3、 接通電源后，進行下輥正反兩個方向和上輥升降運動，檢查各運動有無不正常的卡死現象。
4、 嚴格按卷板加工程序和操作方法進行操作，在上輥升降到極限位置時，要十分注意設備的安全運行。
5、 當主傳動停機后，方可進行上輥的升降，翻轉軸承的傾倒復位和上輥的翹起。
6、 在運行過程中，若發現有不規則的噪音、沖擊等不正常現象，應立即停機檢查。
7、 操作中各人員要互相協調，聽從卷板負責人的指揮，沒有口令，禁止開動機器。
8、 進行卷板操作時應十分注意手被鋼板壓住和鋼板一起卷進。
9、 用行車起吊鋼板或卷筒時，注意不要和機器發生碰撞。
